PS19D – Различные датчики давления OEM

Краткое описание:

PS19D основана на кремниевой технологии с сопротивлением давлению, изготовленной из импортированной кремниевой формы с сопротивлением давлению. Измеренное давление передается через изоляционную диафрагму 316L и внутреннюю среду в кремниевый датчик сопротивления давлению для достижения точного преобразования электрического сигнала и давления. Эта изоляция позволяет датчикам измерять давление коррозионных жидкостей и проводящих жидкостей.
Датчик автоматически тестируется компьютером и компенсируется нулевой суммой с помощью лазерной подстройки
Осторожно. Его внешний вид и размеры сборки хорошо взаимозаменяемы с некоторыми европейскими продуктами общего назначения.
PS19D широко используется для измерения дифференциального давления во многих областях управления промышленными процессами и имеет хорошую долгосрочную стабильность.

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Особенности

● Технология MEMS
● Использование импортных кремниевых пластин
● Диаметр датчика: 19 мм
● 316L Нержавеющая сталь
● Стандарты CE

Приложения

● Управление промышленными процессами
● измерение перепада давления
● прибор для проверки давления

Параметры

Среда давления	Газовая жидкость, совместимая с нержавеющей сталью
Диапазоны давления	35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа
Тип давления	Дифференциал
Давление перегрузки	Диапазон	Положительный над давлением		Отрицательный над давлением
	35 кПа	70 кПа		35 кПа
	70 кПа	150 кПа		70 кПа
	100 кПа	200 кПа		100 кПа
	250 кПа	500 кПа		250 кПа
	400 кПа	800 кПа		400 кПа
	600 кПа	1200 кПа		600 кПа
	1 МПа	2 МПа		1 МПа
	1,6 МПа	3,2 мПа		1 МПа
	2,5 МПа	5 МПа		1 МПа
Выходной сигнал	Нулевой выход 2mV 100mV (Типичный)
Точность	0.25% FS (стандарт)
Нулевое смещение	≤ ± 3 мВ
Долгосрочная стабильность	<0.3% FS/год
Возбуждение	1.5mA (Типичный) \| 5VDC \| 10VDC датчик перепада давления чипы
Компенсированная Временная температура.	0 ° c ~ 60 ° c
Рабочая температура.	-40 ~ + 125 ° c
Temp хранения.	-40 ~ + 125 ° c
Нулевая температура. Коэффициент	0.02% F.S./° c (>= 100 кПа) \| 0.03% Ф. С./° c (<100 кПа)
Span Temp. Коэффициент	0.02% F.S./° c (>= 100 кПа) \| 0.03% Ф. С./° c (<100 кПа)
Сопротивление моста	Мин.		Макс.		Блок
	2600		5500		Ом
Вибрация	20 г (20- 5000 Гц)
Время отклика	≤ 1 мс
Электрическое соединение	4-проволочный (Типичный) 5-провод
Материал мембраны	316L
Материал корпуса	316L
Уплотнительное кольцо	NBR, Витон
Заполненное масло	Масло кремния (типичное), или оливковое масло для санитарного применения
Провод	39× & Phi;0,015, экранированный кремний, 200℃Подшипник
Вес нетто	36 г

PS131 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS16-100 кПа, 100 кПа, 160 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа
PS1910 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19A10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS19B10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19C10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19D35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа
Ps2010 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS210 ~ 0,07 бар 0,07 бар ~ 35 бар

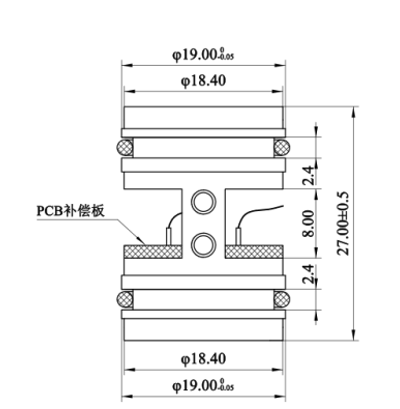

Структура

Наше преимущество.

Квалифицированные поставщики ABB
Услуги OEM и ODM для 42 международных брендов
Более 30 лет опыта в производстве промышленных датчиков
Тесное сотрудничество с дистрибьюторами в 35 странах
Получение сертификатов CE, SIL, ISO9001 - 2015 и AAA
Высококачественная продукция по разумным ценам
О компании ATECHSENSOR:
:: Строительство производственного здания НИОКР
:: Производственная система площадью 4000 кв. м
:: Маркетинговая система площадью 600 кв. м
:: Площадь системы НИОКР составляет 2000 квадратных метров

Строительство и ремонт

Строительство и ремонт

Настройка поддержки

Если к форме и параметрам производительности продукта предъявляются особые требования, компания предоставляет индивидуальные услуги.

Преимущество продукции

Эта серия датчиков давления имеет небольшой размер, стабильную производительность и массовое производство. Речь идет о пьезоэлектрический датчик давления применяется в вентиляции и кондиционирования, воздушный компрессор, кондиционер, бытовая техника, трубопровода для испытания давления, гидростатического давления системы, датчик давления, промышленный, для очистки воды и гидравлическое испытание под давлением. Это работает как промышленное измерение давления можно использовать какДатчик давления топлива двигателя, индустрия давления газа,Гидравлический датчик давления, датчик давления масла, датчик давления водопроводной трубы, датчик давления пара, датчик давления трубы, датчик давления lpg, датчик давления изготовлены из нержавеющей стали 316. Датчики давления и чипы выбираются немецкими международными брендами. Продукты одобрены с CE, искробезопасными и взрывозащищенными сертификатами, поэтому можно использовать в газовой, lpg промышленности.
