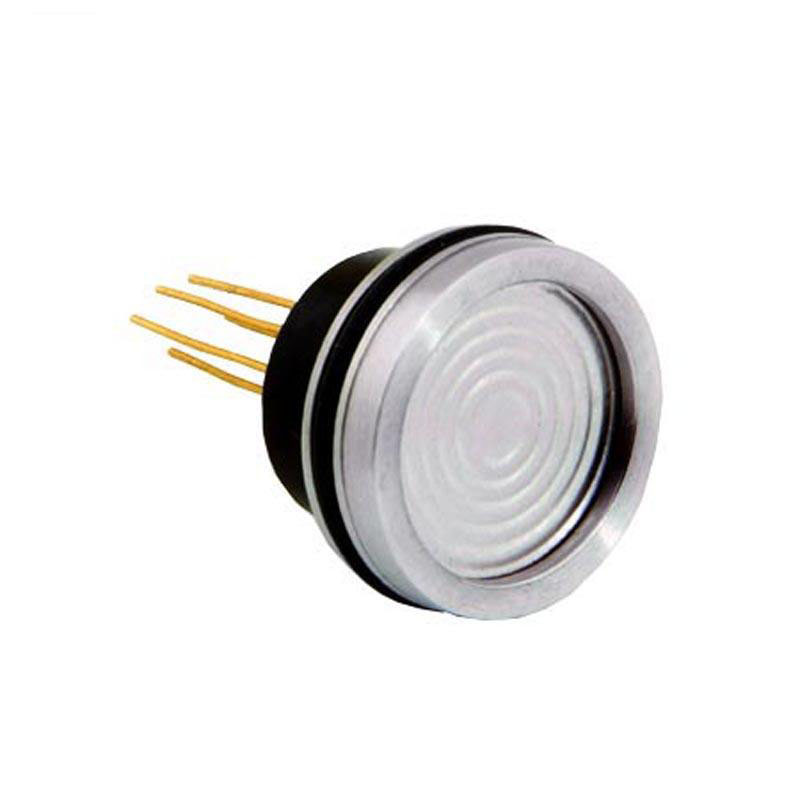

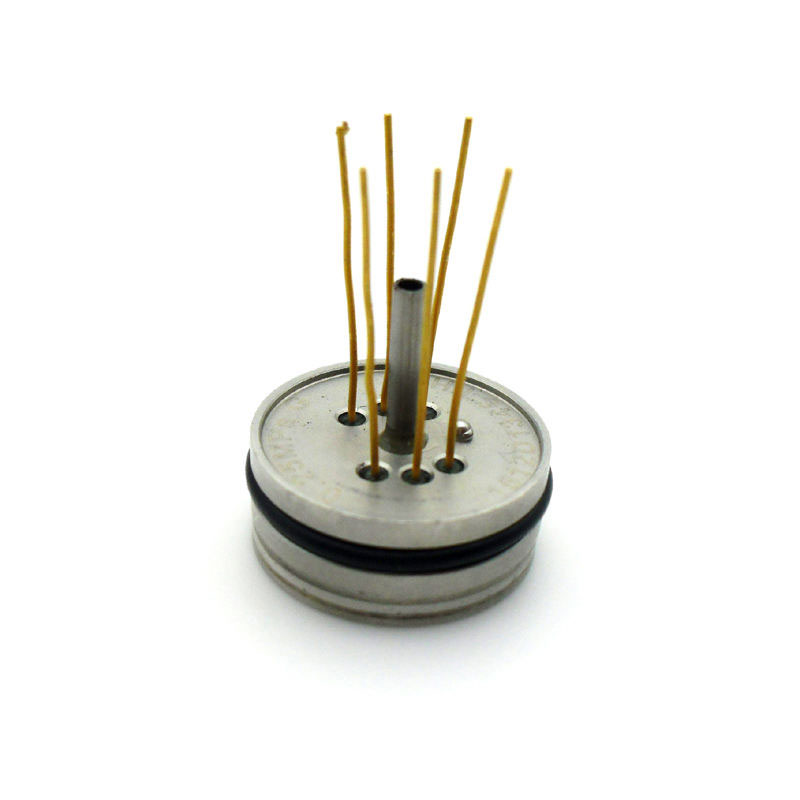

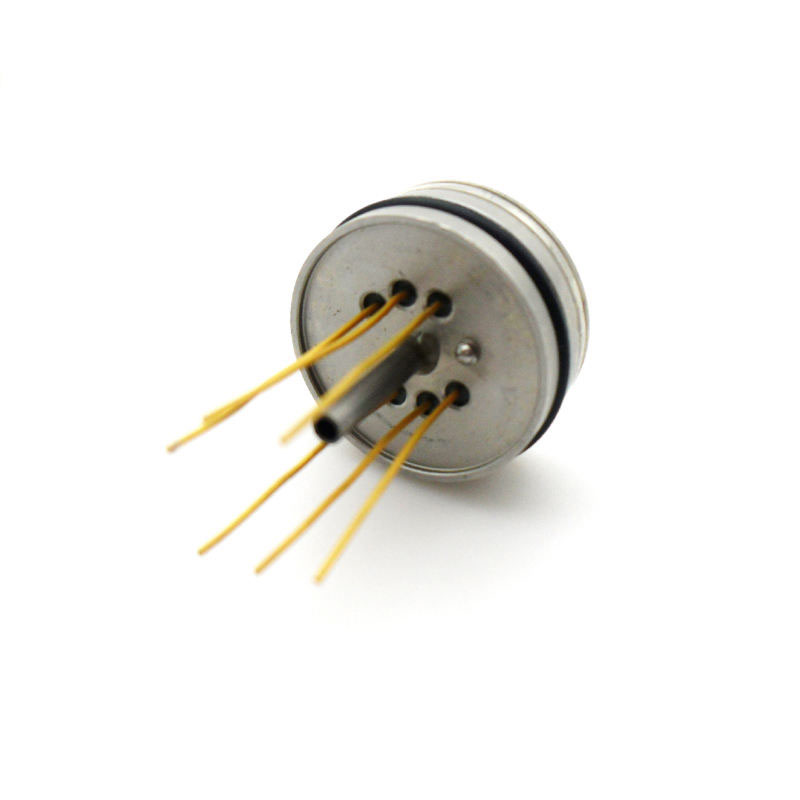

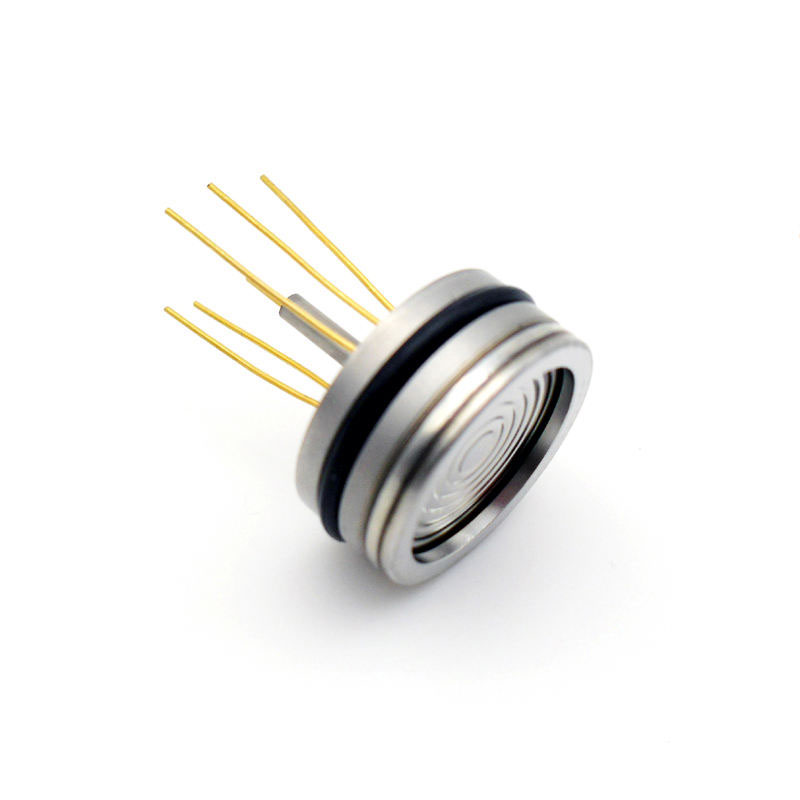

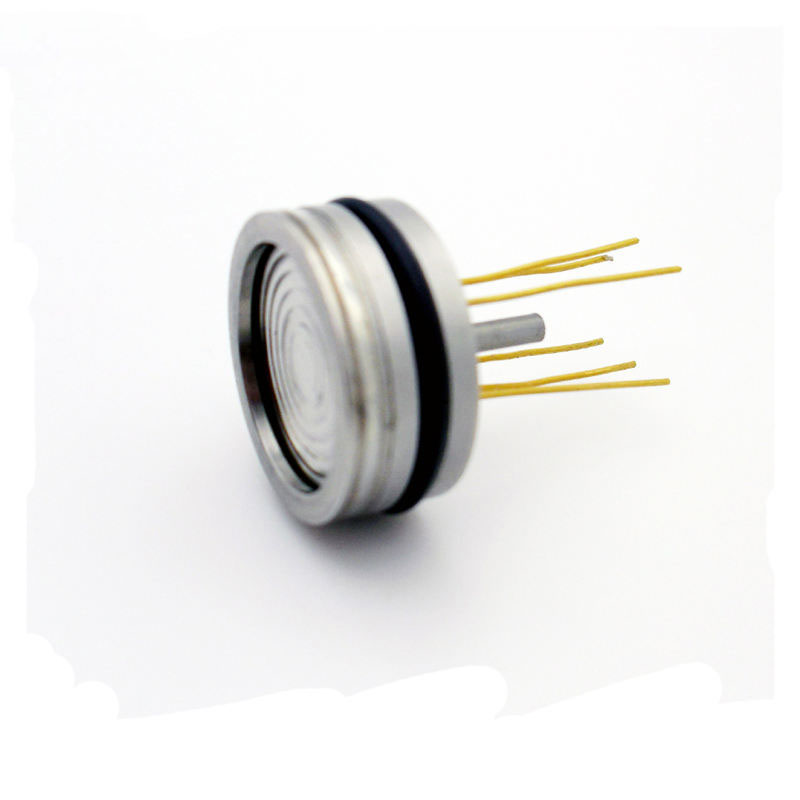

PS19A – OEM – кремниевый датчик давления

Краткое описание:

Промышленный датчик давления PS19A является стандартным универсальным датчиком, используемым для измерения давления воздуха, химических веществ и жидкостей. Датчики используют высокочувствительные кремниевые чипы давления. Силиконовое масло заполняется диафрагмой из нержавеющей стали и корпусом клапана и изолируется от измерительной среды. Наиболее важной нормой промышленного применения является долгосрочная стабильность.
Датчик PS19A предназначен для промышленного применения и обладает идеальной долгосрочной стабильностью. Эта толщина меньше PS19 и подходит для сборки в ограниченном пространстве.

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Особенности

● Технология MEMS
● Использование импортных кремниевых пластин
● Диаметр датчика: 19 мм
● Газы или разбавленные жидкости, совместимые с 316LSS
● Меньшая толщина

Приложения

● Управление промышленными процессами
● Сточные воды и экологические работы
● Системы давления жидкостей и переключатели

Параметры

Среда давления	Газовая жидкость, совместимая с нержавеющей сталью
Диапазоны давления	10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
Тип давления	Датчик (G), абсолютный (A), герметичный датчик (S)
Давление перегрузки	300% F.S. (< 70 кПа) [UNK] 200% F.S. (< 25 МПа)
Выходной сигнал	Нулевой выход 2 мВ 100 мВ (Типичный) 60 мВ (для 10 кПа) \|
Точность	0,25% FS (стандарт)
Нулевое смещение	≤ ± 2 мВ
Долгосрочная стабильность	<0,2% FS/год
Возбуждение	1.5mA (Типичный) \| 5VDC \| 10VDC
Компенсированная температура.	-10 ° C ~ + 70 ° C
Рабочая температура.	-40 ~ + 125 ° c
Temp хранения.	-40 ~ + 125 ° c
Нулевая температура. Коэффициент	0,02% F.S./° C (100 кПа) \| 0,03% F.S./° C (<100 кПа)
Спан Темп. Коэффициент	0,02% F.S./° C (100 кПа) \| 0,03% F.S./° C (<100 кПа)
Сопротивление моста	Мин.	Макс.	Блок
	2600	5500	Ом
Вибрация	20 г (20- 5000 Гц)
Время отклика	≤ 1 мс
Электрическое соединение	6-pin или 4-wire
Материал мембраны	316L
Материал корпуса	316L
Уплотнение	Уплотнительное кольцо из фторкаучука
Заполненное масло	Масло кремния, или оливковое масло (гигиеничество)
Проволока	Позолоченные штифты kovar или силиконовые резиновые экранированные гибкие провода
Вес нетто	25 г

PS131 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS16-100 кПа, 100 кПа, 160 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа
PS1910 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19A10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS19B10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19C10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19D35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа
Ps2010 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS210 ~ 0,07 бар 0,07 бар ~ 35 бар

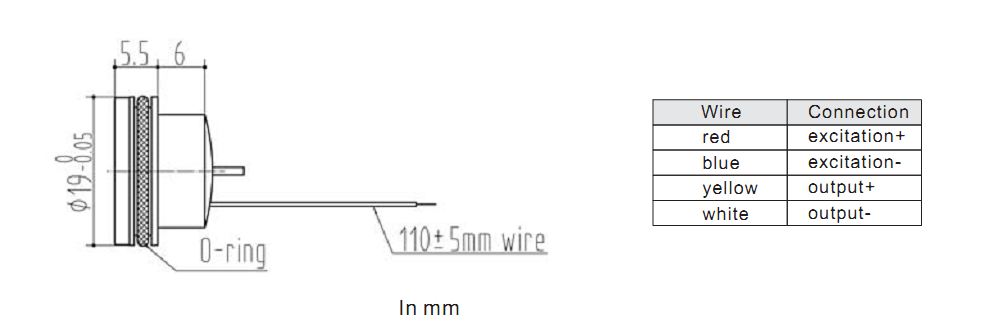

Структура

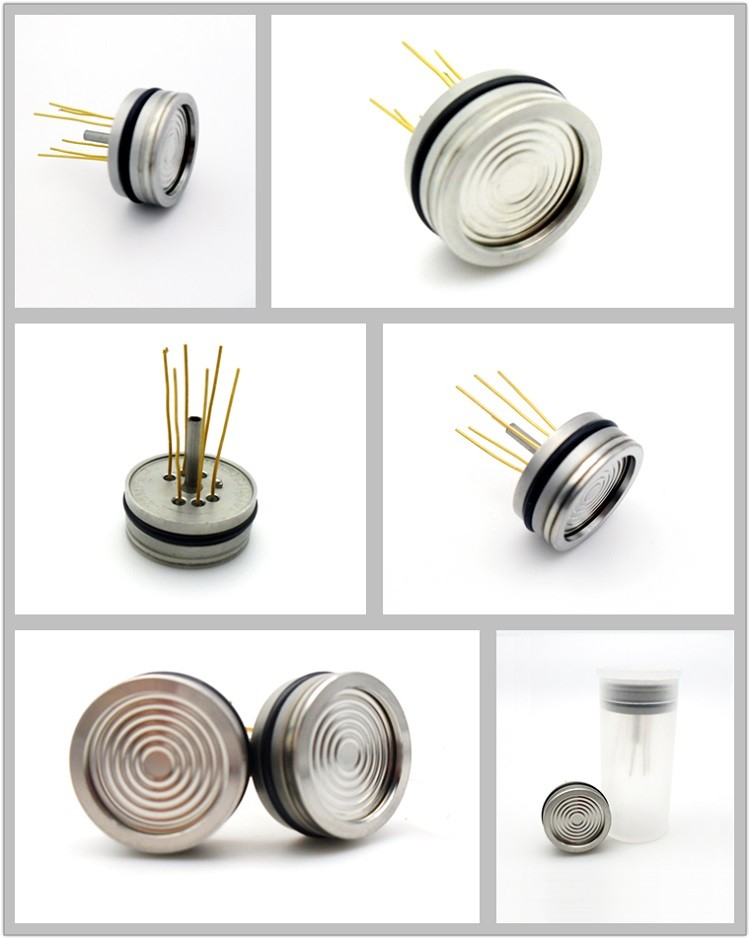

Детали

Наше преимущество.

Квалифицированные поставщики ABB
Услуги OEM и ODM для 42 международных брендов
Более 30 лет опыта в производстве промышленных датчиков
Тесное сотрудничество с дистрибьюторами в 35 странах
Получение сертификатов CE, SIL, ISO9001 - 2015 и AAA
Высококачественная продукция по разумным ценам
О компании ATECHSENSOR:
:: Строительство производственного здания НИОКР
:: Производственная система площадью 4000 кв. м
:: Маркетинговая система площадью 600 кв. м
:: Площадь системы НИОКР составляет 2000 квадратных метров

Строительство и ремонт

Строительство и ремонт

Настройка поддержки

Если к форме и параметрам производительности продукта предъявляются особые требования, компания предоставляет индивидуальные услуги.

Преимущество продукции

Эта серия датчиков давления имеет небольшой размер, стабильную производительность и массовое производство. Речь идет о пьезоэлектрический датчик давления применяется в вентиляции и кондиционирования, воздушный компрессор, кондиционер, бытовая техника, трубопровода для испытания давления, гидростатического давления системы, датчик давления, промышленный, для очистки воды и гидравлическое испытание под давлением. Это работает как промышленное измерение давления можно использовать какДатчик давления топлива двигателя, индустрия давления газа,Гидравлический датчик давления, датчик давления масла, датчик давления водопроводной трубы, датчик давления пара, датчик давления трубы, датчик давления lpg, датчик давления изготовлены из нержавеющей стали 316. Датчики давления и чипы выбираются немецкими международными брендами. Продукты одобрены с CE, искробезопасными и взрывозащищенными сертификатами, поэтому можно использовать в газовой, lpg промышленности.
