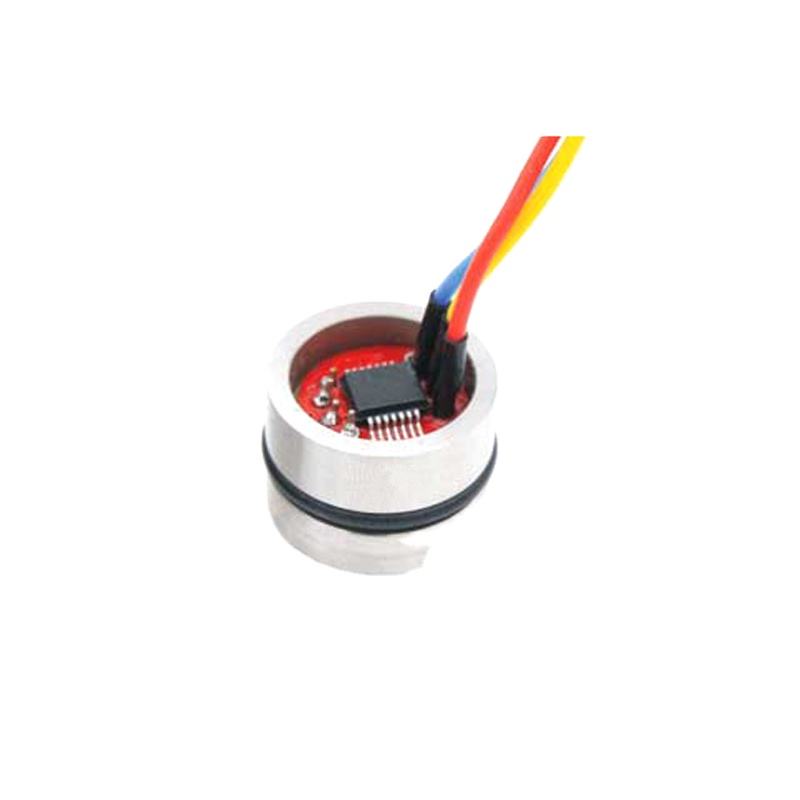

PS19C – OEM Силиконовый датчик давления

Краткое описание:

PS19C изготовлен из высококачественных чипов кремниевого датчика сопротивления давлению. инкапсуляция чипа датчика сопротивления давлению
В цилиндрических полостях, заполненных жидкостью, и изолированы от измерительной среды через диафрагму из нержавеющей стали и оболочку. Выход PS19AC может быть интегрирован
Электроника Интегрированные электронные устройства используются для компенсации температуры, коррекции смещения.
Датчик давления PS19C предназначен для плавающего кольца типа O
Установка уплотнений. Это не только поможет избежать жилищных проблем.
Напряжение, но также легко установить.

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Особенности

● От 100 mbar до 250 бар (от 1,45 до 3600 psi)
● Абсолютное, манометрическое и герметичное манометрическое давление
● ± 0,5% Статическая точность
● Твердая изоляционная упаковка из нержавеющей стали 316L
● Конструкция датчика сопротивления давлению
● 0.5 ~ 4.5Vdc (Радиация), интерфейс I C
● Калибровка ASIC
● Настройка настроек и другие давления
Сфера применения доступна. Пожалуйста, проконсультируйтесь с заводом.

Приложения

● Система управления промышленными процессами
● Измерение уровня жидкости
● Системы давления жидкостей и переключатели
● Управление холодильным оборудованием и системой отопления и кондиционирования воздуха
● Гидравлические системы и клапаны
● Суда и морские системы

Параметры

Средний уровень давления	Газовая жидкость совместима с нержавеющей сталью
Ряды давления	10kPa, 35kPa, 70kPa, 100kPa, 250kPa, 400kPa, 600kPa, 1MPa, 1.6MPa, 2.5MPa, 4MPa, 6MPa, 10MPa, 16MPa, 25MPa, 40MPa, 60MPa, 100MPa
Механическое уплотнение	Манометр (г), абсолютный (а), герметичный (ые) Калибр (ы)
Давление перегрузки	300% Ф. С. (70 кПа) \| 200% F.S. (25 МПа) \| 150% F.S. (25MPa)
Выходной сигнал	Ноль выход 2mV 100 мВ (Типичный) 60 мВ (для 10 кПа) \|
Точность	0.25% FS (стандарт)
Нулевое смещение	≤ ± 2mV
Долгосрочная стабильность	<0.2% FS/год
Генераторные синхронизации для возбуждения	5 вольт постоянного тока (для 0,5-4.5Vdc rationmetric) \| 24 вольт постоянного тока (для 4-20mA) \| 3,3 V (для I2C)
Компенсация температуры.	-10 ° c ~ + 70 ° c
Работая Temp.	-40 ~ + 125 ° c
Температура хранения.	-40 ~ + 125 ° c
Нулевой темп. Коэффициент	0.02% F.S./ ° c ( 100 кПа)\|0.03% Ф. С./°с (<100 кПа)
Диапазон температуры. Коэффициент	0.02% F.S./° c ( 100 кПа) \| 0.03% F.S./° c (<100 кПа)
Мост сопротивления	Мин.	Макс.	Блок
	2600	5500	Ом
Вибрация	20 г (20- 5000 Гц)
Время отклика	≤ 1 мс
Электрическое соединение	3 провода или 4 провода
Материал мембраны	316L
Материал корпуса	316L
Запечатывания	Витона или бутадиен-нитрильный каучук
Заполненный маслом	Силиконовое масло
Провод	Силиконовые резиновые экранированные гибкие провода
Вес нетто	28 г

PS131 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS16-100 кПа, 100 кПа, 160 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа
PS1910 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19A10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS19B10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19C10 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа
PS19D35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа
Ps2010 кПа, 35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа
PS210 ~ 0,07 бар 0,07 бар ~ 35 бар

Цвет провода	0,5 ~ 4.5Vdc	4 ~ 20mA	I 2 C
Красный	+ В	+ В	+ В
Синий	GND	+ OUT	GND
Цвет: желтый	+ OUT	/	SCL
Белый	/	/	SDL

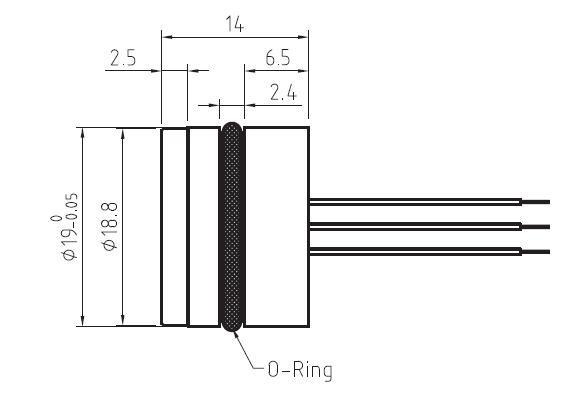

Структура

Наше преимущество.

Квалифицированные поставщики ABB
Услуги OEM и ODM для 42 международных брендов
Более 30 лет опыта в производстве промышленных датчиков
Тесное сотрудничество с дистрибьюторами в 35 странах
Получение сертификатов CE, SIL, ISO9001 - 2015 и AAA
Высококачественная продукция по разумным ценам
О компании ATECHSENSOR:
:: Строительство производственного здания НИОКР
:: Производственная система площадью 4000 кв. м
:: Маркетинговая система площадью 600 кв. м
:: Площадь системы НИОКР составляет 2000 квадратных метров

Строительство и ремонт

Строительство и ремонт

Настройка поддержки

Если к форме и параметрам производительности продукта предъявляются особые требования, компания предоставляет индивидуальные услуги.

Преимущество продукции

Эта серия датчиков давления имеет небольшой размер, стабильную производительность и массовое производство. Речь идет о пьезоэлектрический датчик давления применяется в вентиляции и кондиционирования, воздушный компрессор, кондиционер, бытовая техника, трубопровода для испытания давления, гидростатического давления системы, датчик давления, промышленный, для очистки воды и гидравлическое испытание под давлением. Это работает как промышленное измерение давления можно использовать какДатчик давления топлива двигателя, индустрия давления газа,Гидравлический датчик давления, датчик давления масла, датчик давления водопроводной трубы, датчик давления пара, датчик давления трубы, датчик давления lpg, датчик давления изготовлены из нержавеющей стали 316. Датчики давления и чипы выбираются немецкими международными брендами. Продукты одобрены с CE, искробезопасными и взрывозащищенными сертификатами, поэтому можно использовать в газовой, lpg промышленности.
